NL 200系列避障型激光掃描儀


· 基于脈沖激光測距技術，連續恒定的光源

· 脈沖光能量值要高出1000倍，確保測量的穩定性和可靠性。同時結合納秒級窄脈沖技術，確保一類激光產品，對人眼安全

· 寬動態范圍回波信號處理技術，精準探測量程內任意反射率和位置的物體，實現任意復雜和動態變化環境下的穩定性以及激光雷達產品之間的一致性

· 優選進口掃描電機，噪音低于30分貝，更穩定更安靜

· IP65級防護設計、專用溫漂誤差消除設計、專業EMC設計、專業

· 抗光干擾設計，適應更多復雜工業環境

· 窗口可拆卸設計，方便維護、降低維護成本

▊	產品規格

產品名稱	檢測半徑	檢測精度	掃描角度	輸出形式
NL201-1070P	10m@70％反射率	±3cm@1sigma	270°	PNP
NL201-0670P	6m@70％反射率	±3cm@1sigma	270°	PNP
NL201-0410N	4m@10％反射率	±3cm@1sigma	270°	NPN
NL201-0210N	2m@10％反射率	±3cm@1sigma	270°	NPN
安裝方式	水平安裝

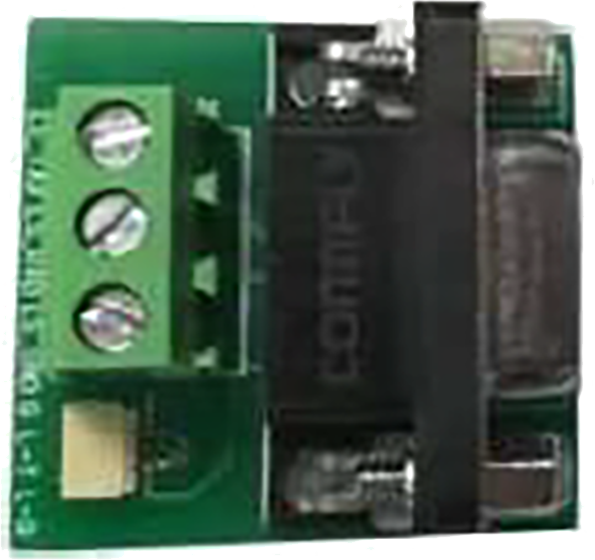

配置	DB9 轉接頭和USB 轉RS232 串口線
電源線	5M 贈送
編程線	贈送
說明

激光掃描儀主體

落地安裝支架


電源線

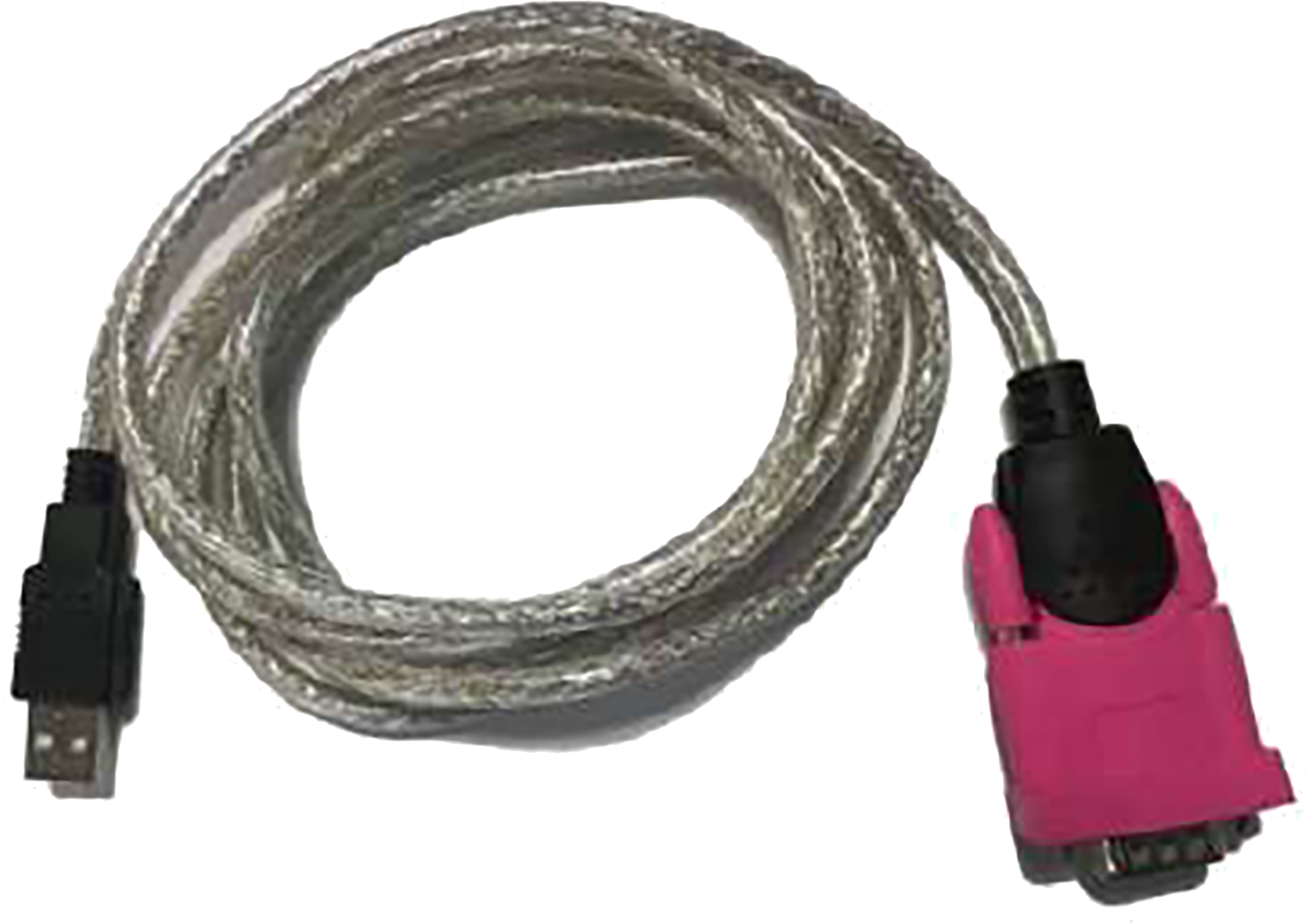

USB 轉RS232 串口線.png

編程線

▊	技術參數

光學特性
激光光源	波長905nm，一類激光產品
最大檢測范圍	半徑10m@70％反射率（白色物體）半徑4m@10％反射率（黑色物體）
掃描角度范圍	270°	角度分辨率	0.5°
測量誤差	±3cm
電氣/機械參數
工作電壓	DC9V～DC30V
上電啟動時間	典型值8
功耗	3W（典型值）
輸出	OUTPUT1：防區1 檢測到障礙物時進入OFF 狀態 OUTPUT2：防區2 檢測到障礙物時進入OFF 狀態 OUTPUT3：防區3 檢測到障礙物/系統故障（二選一，可配置）時進入OFF 狀態
外形尺寸	62mm×64mm×83m
電纜長度	標配線長1m，最長≤30m
環境特性
環境溫度	工作：-10℃～50℃（無結霜及凝霧）存儲：-40℃～70℃
環境濕度	工作：35%RH～85%RH 存儲：35%RH～95%RH
抗光干擾	15000Lux
抗沖擊	加速度10g；脈沖持續時間：16ms；碰撞次數：三軸，每軸1000±10 次
抗振動	頻率10Hz～55Hz；振幅：0.35±0.05mm；掃描次數：三軸，每軸20 次
防護等級	IP65
電磁兼容性(EMC)	EMI	EN61326-1：2013 EN55011：2009+A1:2010
	EMS	EN61326-1：2013 EN61000-4-2：2009 EN61000-4-3：2006+A1:2008+A2:2010 EN61000-4-4：2004+A1:2010 EN61000-4-6：2009 EN61000-4-8：2010 EN61000-4-11：2004
可配置功能
防區配置	用戶可通過配置軟件，將LSE 防區配置為所需形狀
響應時間	可調（36ms/圈）
區域組切換	4 組外部輸入信號（Z1、Z2、Z3、Z4）實現16 個區域組的切換，默認Z1、Z2、Z3、Z4 不接時區域組15 工作
工作模式	NL200系列提供4 種工作模式，默認工作模式4

▊	技術參數

標識	含義	描述
3	用戶配置的防區3	檢測到障礙物時OUTPUT3 進入OFF 狀態
2	用戶配置的防區2	檢測到障礙物時OUTPUT2 進入OFF 狀態
1	用戶配置的防區1	檢測到障礙物時OUTPUT1 進入OFF 狀態
NL200系列	激光雷達	掃描角度270°，半徑10 米@70％反射率，半徑4 米@10％反射率
