SM-302 可編程安全控制器

作為安全回路最重要環節，安全控制器/安全PLC已經越來越多的被人們所認知，但是在使用的過程中，仍然有很多使用者困惑，安全繼電器和普通繼電器到底有哪幾方面的區別，在此和大家進行分享。眾所周知，安全設計的理念我們一定要記住三個詞：

（1）冗余

（2）相異

（3）自檢測

如何架構安全回路可靠性達到PLd以上，安全控制器必不可少成為重要環節，安全回路由安全輸入，安全控制，安全輸出組成子系統，而安全控制《包含安全繼電器，安全控制器，安全PLC等》實現安全控制功能，設計人員根據輸入端產品數量，匹配不同的安全控制器達到安全回路的可靠性等級

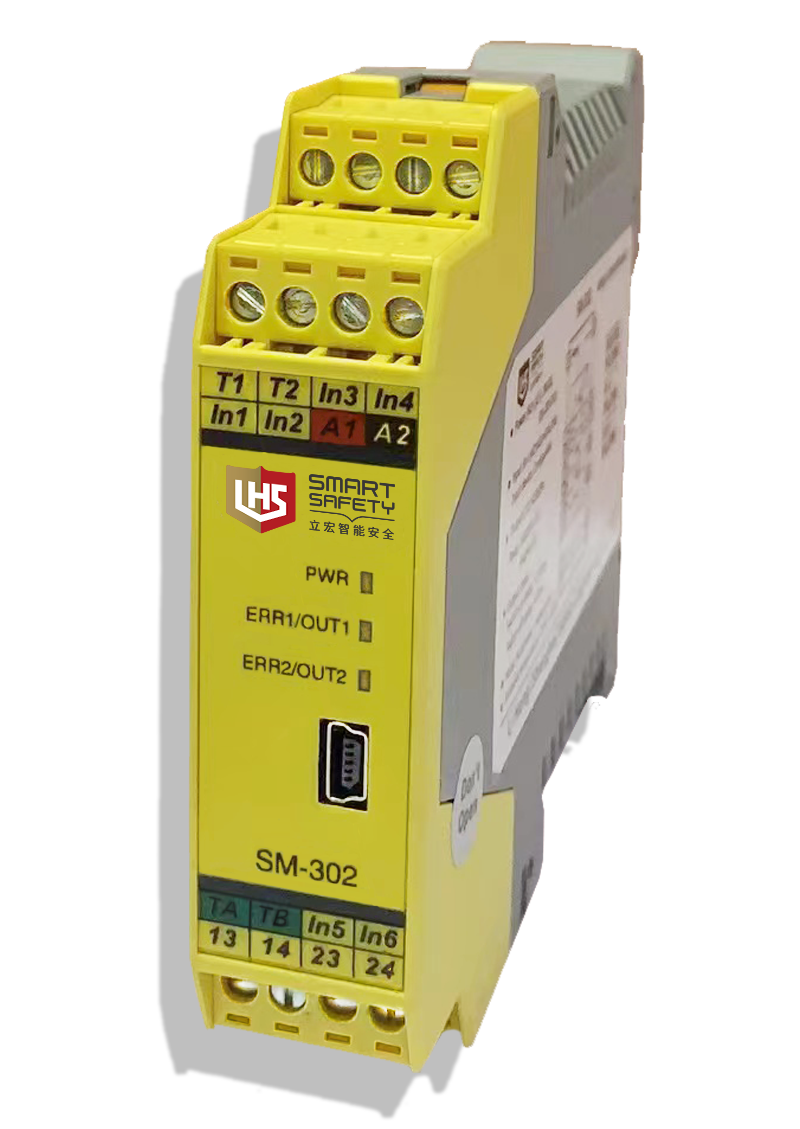

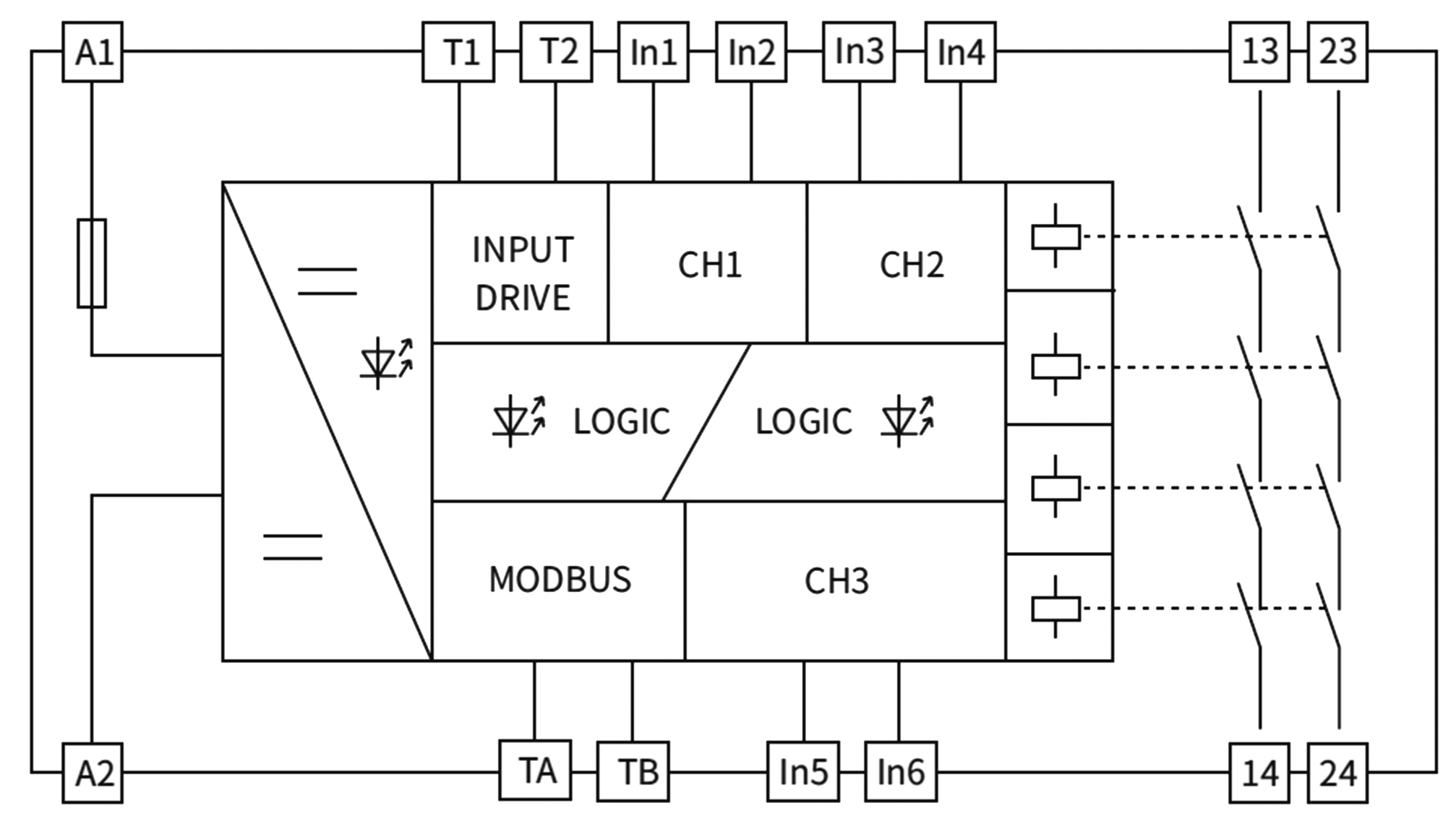

SM-302可編程安全控制器

· 是一款可組態安全控制器，支持多種安全產品元件輸入

· 最大支持3組雙回路輸入
· ISO 13849-1性能指數 PLe
· 內置檢測故障的自診斷功能
· Modbus協議通信
· 輸入輸出故障指示燈

· 安全認證：PL e、Cat: 4

▊

產品選型

產品名稱

型號

安全輸入

安全輸出

品牌

可編程安全控制器

SM-302

3CH

2NO

LHS

說明

最多可輸入3組雙通道安全產品

編程軟件自行定義現場安全產品

官網編程軟件下載連接：http://lhsafety.com.cn/showinfo-257-118-0.html

▊

安全性能

· 性能等級 (PL)：PLe

· 安全類別 (Cat.)：Cat.4

· 任務時間 (TM)：20年

· 診斷覆蓋率 (DC/DCavg)：99%

· 安全完整性等級 (SIL)：SIL3

· 硬件故障裕度 (HFT)：1

· 安全失效分數 (SFF)：99%

· 危險失效概率 (PFHd)：1.78E-9/h

· 停止級別 (Stop Category)：0/1

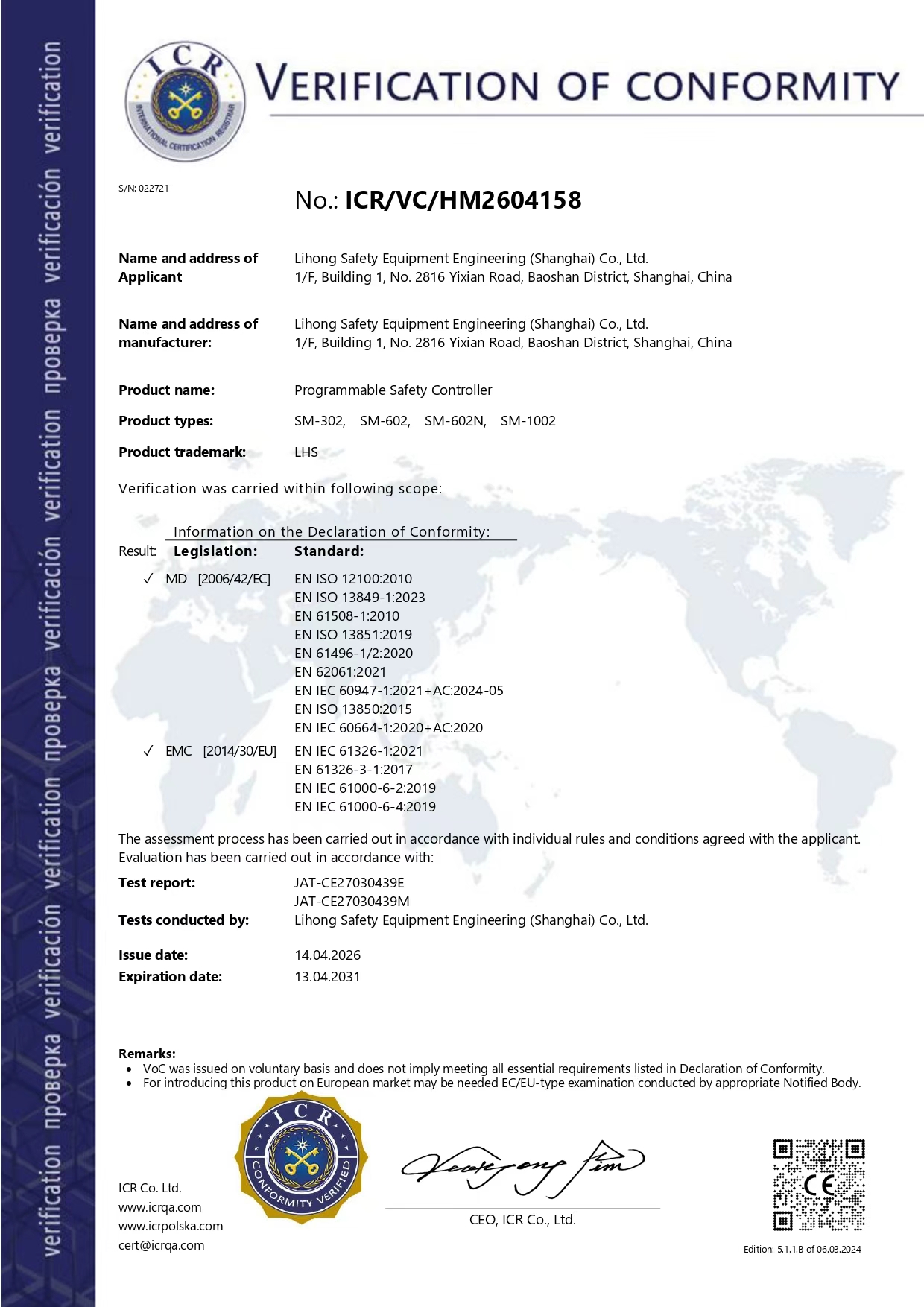

符合標準EN ISO13849

符合標準IEC61508, IEC62061

符合標準EN 60204-1

▊

主要技術參數

電源特性	·供電電壓：24VDC ·電壓范圍：20~30VDC ·電流損耗：≤100mA(24VDC)
輸入特性	·輸入電流：≤10mA(24VDC) ·導線電阻：≤15Ω ·輸入設備：急停按鈕，安全門，雙手按鈕，安全光幕，磁性開關等 ·輸入通道：3
輸出特性	·觸點數量：2NO(安全輸出) ·觸點材料：AgSnO2 ·觸點熔絲保護：10A快，6A慢 ·切換容量：5A/230VAC； 5A/24VDC
時間特性	·吸合緩沖時間：≤100ms ·釋放緩沖時間：≤30ms ·恢復時間：急停操作：≤30ms 電源失效：≤1000ms ·恢復時間：急停操作：≤30ms 電源失效：≤100ms ·電源短時中斷：20ms
通訊特征	·波特率：38.4kbps(固定) ·通訊長度：≤1000m ·組網能力：≤10臺
