| ? 強制鎖定?1300N ? 指示燈+緊急解鎖功能 ? 可選配6種操作鑰匙 ? 小型化設計節省安裝空間 ? 強制鎖定 安全防護 |
| 訂購信息 |
開關型號 | 觸點類型（?監控+鎖定監控） | 鎖定/釋放?式 | 頭部材質 | 導管開口/連接器 |
D3SL-M-D 1NC+1NC | 1NC+1NC | 電磁鎖定 機械釋放 | 樹脂 | M20 |
D3SL-M-D 2NC(S) | ?+2NC | 樹脂 | M20 | |
D3SL-M-D 2NC(M) | 2NC+? | 樹脂 | M20 | |
D3SL-M-D 1NC/1NO(M) | 1NC/1NO+? | 樹脂 | M20 | |
D3SL-M-D 1NO+1NC | 1NO+1NC | 樹脂 | M20 | |
D3SL-M-D 1NC/1NO(S) | ?+1NC/1NO | 樹脂 | M20 | |
D3SL-M-J 1NC+1NC | 1NC+1NC | 機械鎖定 電磁釋放 | 樹脂 | M20 |
D3SL-M-J 2NC(S) | ?+2NC | 樹脂 | M20 | |
D3SL-M-J 2NC(M) | 2NC+? | 樹脂 | M20 | |
D3SL-M-J 1NC/1NO(M) | 1NC/1NO+? | 樹脂 | M20 | |
D3SL-M-J 1NO+1NC | 1NO+1NC | 樹脂 | M20 | |
D3SL-M-J 1NC/1NO(S) | ?+1NC/1NO | 樹脂 | M20 |
| 操作鑰匙 |
類型 | 型號 | 線圖 | 尺寸圖 |
T型操作鑰匙 | D3SL-M-K1 |  |  |
L型操作鑰匙 | D3SL-M-K2 |  |  |
?T型操作鑰匙 | D3SL-M-K3 |  |  |
?L型操作鑰匙 | D3SL-M-K4 |  |  |
?平可調整型 操作鑰匙 | D3SL-M-K5 |  |  |
?平/垂直可調 整型操作鑰匙 | D3SL-M-K6 |  |  |
| 技術參數 |
外殼材質 | PA66阻燃 | ||
觸點材質 | 銀合?鍍? | ||
保護等級 | IP67（EN60947-5-1，鑰匙操作孔除外） | ||
使用壽命 | 機械100萬次以上 | ||
電?15萬次以上 | |||
鎖定時抗拉力強度 | 1300N | ||
額定絕緣電壓(Ui) | 300V | ||
額定沖擊耐受電壓(Uimp) | 2.5kV | ||
額定開放熱電流(Ith) | 10A | ||
使用類別 | AC-15 | DC-13 | |
額定工作電壓(Ue) | 240V | 30V | |
額定工作電流(Ie） | 3A | 2.3A | |
額定限制短路電流 | 1000A | ||
強制脫離動作力 | ≥60N | ||
強制脫離距離 | ≥10mm | ||
允許操作速度 | 0.05~0.5m/s | ||
允許操作頻率 | 最?20次操作/分鐘 | ||
環境溫度 | -20℃~60℃，?結冰 | ||
環境濕度 | 85%RH以下 | ||
指示燈 | 額定電壓 | 24VDC | |
1mA | |||
額定電流 | |||
光源顏色 | |||
綠? | |||
螺線管 | 額定工作電壓 | DC24V±10% | |
額定電流 | 200mA（初始值） | ||
功率 | 4.8W | ||
絕緣等級 | B級（130℃） | ||

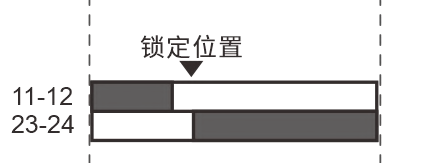

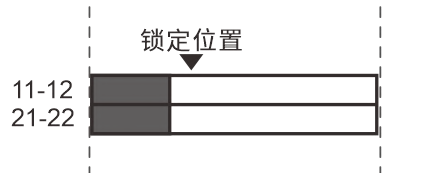

| 接點構成及動作 |

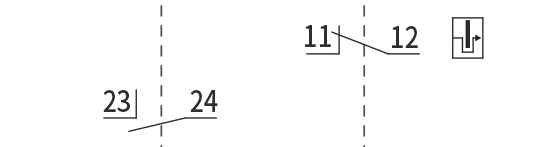

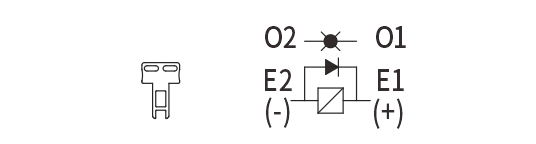

| 型號 | 觸點類型 （門監控+鎖定監控） | 接線圖 | 觸點動作 | |

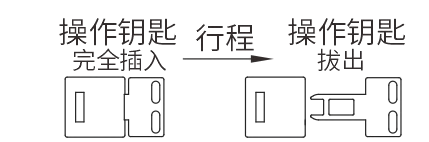

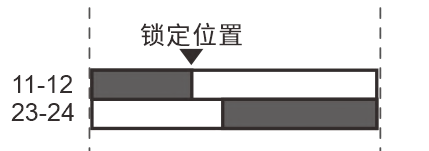

| 門監控 | 鎖定監控 | ?:觸點ON ?:觸點OFF | ||
 |
| |||

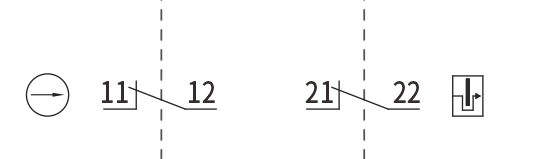

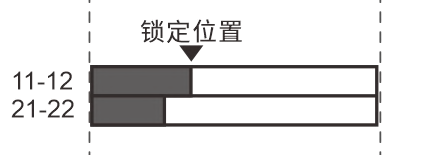

D3SL-M-D1NC+1NC D3SL-M-J1NC+1NC | 1NC+1NC |  |
| |

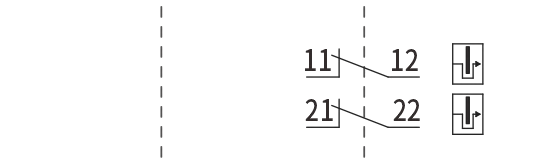

D3SL-M-D 2NC(S) D3SL-M-J2NC(S) | 無+2NC |  |
| |

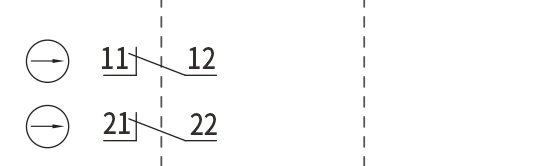

D3SL-M-D 2NC(M) D3SL-M-J2NC(M) | 2NC+無 |  |
| |
D3SL-M-D 1NC/1NO(M) D3SL-M-J 1NC/1NO(M) | 1NC/1NO +無 |  |
| |

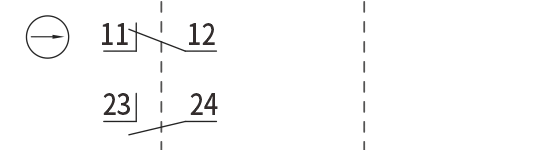

| D3SL-M-D 1NO+1NC D3SL-M-J1NO+1NC | 1NO+1NC |  |
| |
D3SL-M-D 1NC/1NO(S) D3SL-M-J 1NC/1NO(S) | 無+1NC/1NO |
|  | |
| 產品尺寸圖 |
 |
產品安裝注意事宜
| 1.松開頭部頂端的4個螺絲，旋轉頭部方向選擇合適的操作鑰匙孔位再進行安裝。 | 2.安裝在平開門時，需大于最小半徑。 |
 |  |
3.請?jiān)跍?zhǔn)備位置范圍(1~3.5mm)內安裝開關和操作鑰匙。 | 4.操作鑰匙的安裝允許誤差在操作鑰匙插入孔中心為基準±1mm范圍內。 |
 |  |
| 緊急解鎖 |
解鎖螺絲類型 | 正常 | 手動解鎖 |
一字型+六角星型或 十字型 |  |  |
? 處理停電或者緊急情況時，可以手動操作緊急解鎖鍵。旋轉緊急解鎖鍵時，必須要旋轉到底，否則有損壞開關或者無法正常動作的危險。 ? 緊急解鎖鍵扭力請控制在0.2N.m以下，否則有損壞的風險每次使用緊急解鎖鍵解除鎖定并處理緊急情況后要對緊急解鎖鍵進行復位，否則影響開關正常鎖定功能，可能造成人身傷害或安全事故的危險。 ? 僅限設備管理員操作緊急解鎖鍵。 | ||
