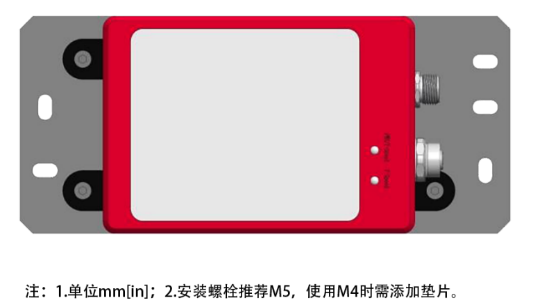

LGY-G系列光通信傳輸器

·紅色指示光源可實現快速對準

·采用全金屬結構件和全玻璃鏡片，穩定性極強

·寬廣的工作溫度-40°~+55°

▊	產品選型表

工作距離	類型	傳輸速率	接口	工作溫度	型號
0.2-100m	激光	100 Mbit/s	Ethernet	-40℃...+55℃	LGY-G-100G
0.2-200m					LGY-G-200G
0.2-100m	LED	10 Mbit/s	Ethernet	-40℃...+55℃	LGY-G-100L
0.2-200m					LGY-G-200L

▊行業應用

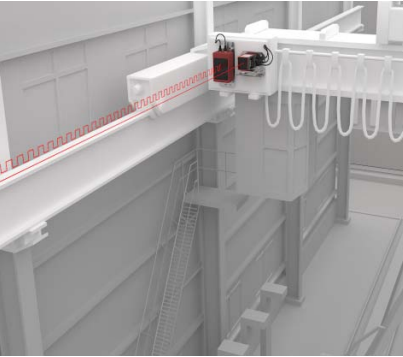

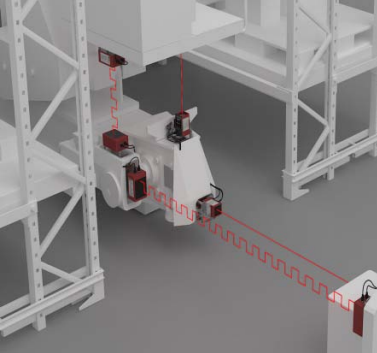

堆垛機行業應用	天車行業應用	RGV 行業應用

▊技術參數

性能參數
范圍	100米	200米
通信角度	±1.2°
發射器	激光
接收器	光電二極管
激光光斑	25m@0.46m (橢圓形)
	100m@1.87m(橢圓形)
	200m@3.74(橢圓形)
指示光源	波長：635nm
激光等級	二級激光
	IEC 60825-1:2014, EN 60825-1:2014
激光壽命	100'000h @ 25℃
接口參數
EtherNET/IP	網絡負載級別	II
	功能	測量數據輸出、參數設置
通訊帶寬	10Mb/100Mb自適應	光口傳輸帶寬 100Mb/s
RS-485	波特率	115200
	數據位	8
	停止位	1
	校驗位	無
	流控	無
	功能	測量數據輸出、參數設置
機械/電子參數
供電電壓	DC 18V…30V
功率	＜10W (在24VDC)
初始化時間	Typ. 5s
連接類型	A編碼5針M12插頭
	D編碼4針M12插頭
外殼材料	鋁壓鑄
防護等級	IP65
重量	750g
工作溫度	-40℃…+55℃
存儲溫度	-45℃…+85℃
電磁兼容性（無線）	EN 55032:2015,EN61000-3-2:2014,EN 61000-3-3:2013,EN 55035:2017

▊引腳分配與接線示意圖

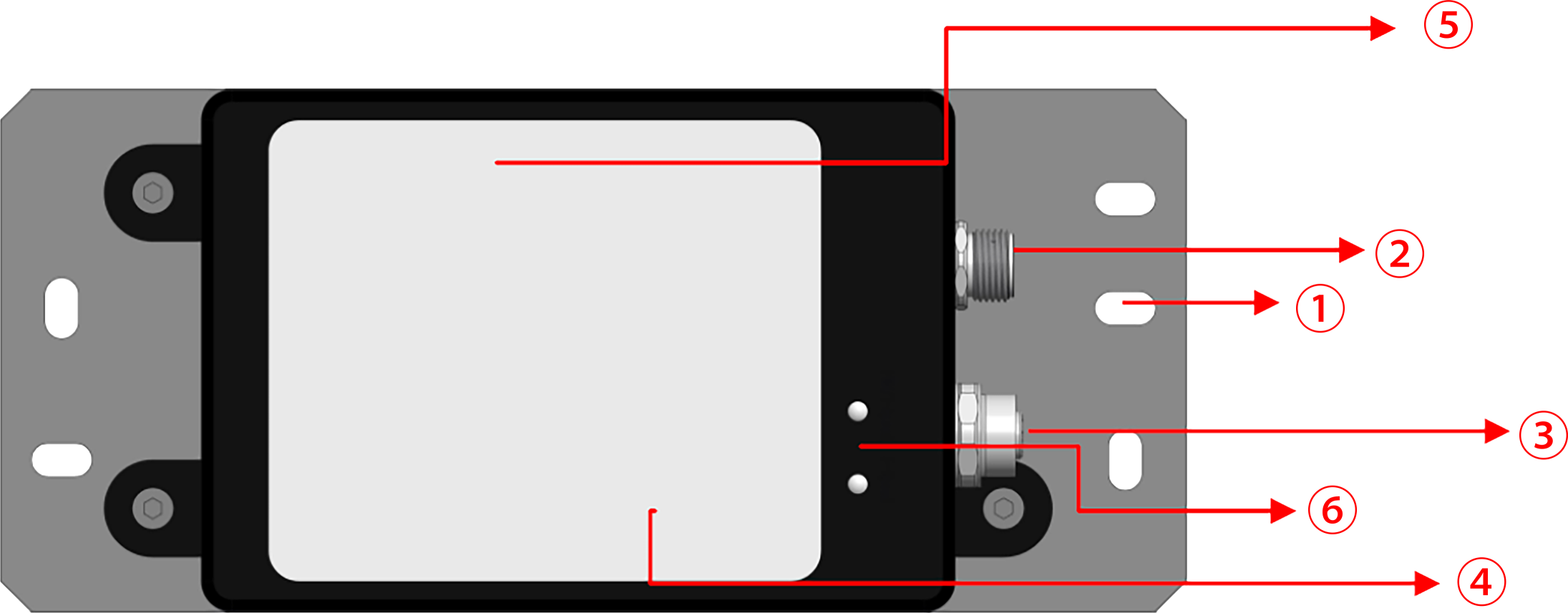

▊光通信器指示燈說明

①安裝底板

②網口信號線；

③電源線、RS485 接口（只用出廠調試使用）；

④紅色激光燈；

⑤發射接收窗口；

⑥指示燈；

指示燈LED按下表所述的方式顯示。

指示燈	狀態	含義
PWR（紅色）	常亮	通電正常
F-Link（綠色）	常亮/熄滅	有光信號/沒光信號
F-speed（綠色）	常亮/閃爍	有光信號/有數據傳輸
T-Link（綠色）	常亮/熄滅	網絡通信正常/網絡通信異常
T-speed（綠色）	常亮/閃爍	網絡通信正常/網絡有數據傳輸

▊產品尺寸圖

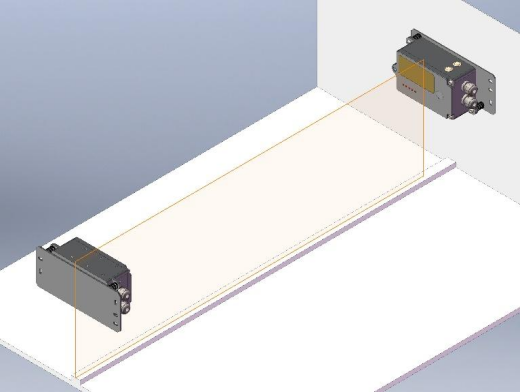

▊安裝示例

本光通信模塊可以豎向或橫向安裝，用戶可根據實際情況自行選擇，下面給出一個橫向安裝兩光通信模塊的示例，兩個光通訊器（一對）安裝時出線方向應該位于同一方向同時朝上（下），或者同時朝左（右），如下圖所示。
