當電力電纜發生故障的時候，需要第一時間找到故障點并進行維修處理，才能保障電力供應的正常，但是對于很多電力工作者來說，及時快速找到故障點并不是一件容易的事情，需要借助專業的工具來進行，因此本文就以YTC630A電纜故障測試儀為例，來給大家簡單介紹如何使用電纜故障測試儀進行電纜故障點精確定位。

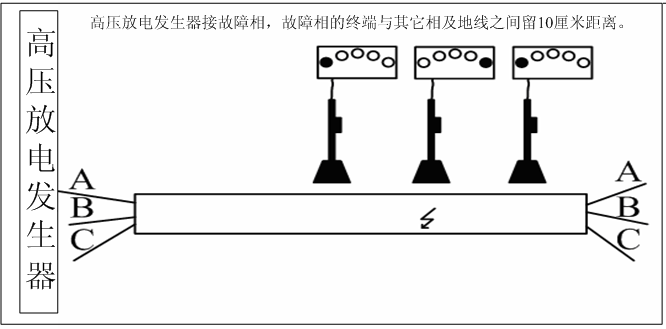

電纜故障測試的最終目的是確定電纜故障點的具體位置，指導開挖，從而及時修復電纜。下圖為路徑/故障定位儀的使用現場示意圖。高壓放電發生器的接線與高壓沖閃法時的高壓放電發生器接線完全相同。
故障定點模式使用方法：
步驟1 接好高壓放電發生器，保證高壓放電發生器周期性的放電，放電周期2~3秒為宜。為了更加有效的確定故障點位置，可以適當增加放電球隙間距（注意不要超過10mm），這樣讓放電更充分，故障點聲場輻射更強，便于快速定點。
步驟2 將高壓沖閃線一端插入路徑/故障定位儀的“探頭”接口，另一端插入定點傳感器的信號接口。
步驟3 打開路徑/故障定位儀的電源開關，顯示電池電量（電量低于“7”時，更換電池！）。
步驟4 “定點/路徑”模式開關切換到“定點”模式。
步驟5 調節“磁/路徑增益”。直到“放電”燈周期性閃爍。（請注意，“磁/路徑增益”過大將導致“放電”燈持續亮；反之則放電燈不亮）。
步驟6 定位故障之前，測試者最好首先在放電發生器附近模擬定位故障點（適當調節“聲增益”，定點傳感器越接近高壓放電球隙，“聲/路徑信號”示數越強。同時也能在耳機中聽見較強的“砰砰”聲）。
步驟7 保證高壓放電發生器周期性放電，到故障點的大致范圍內沿路徑找尋故障點，找尋方法如同上述的步驟5及步驟6。因為“故障長度”不等于故障點到電纜始端的地面距離，所以不要輕易相信自己對故障點大致范圍的判斷，可以適當擴大故障點的找尋范圍。
注意；本儀器的“聲/路徑信號”具有對數函數特性，即在較低的示數時，具有更高的靈敏度，在較高的示數時具有較低的靈敏度，這樣當信號比較微弱時，示數只有1~6中的某個值。由于信號微弱，倘若外來的瞬時突發性的干擾與放電聲音重疊的話，儀器就會突然顯示很大的示數，這是正常的現象。使用者在使用時，盡量讓定點傳感器平穩放置，并且要觀察3-5次放電才能判斷聲音信號的強弱。保持增益不變，當接近故障點時，示數明顯增加，當超過故障點時，示數又明顯減小。
電纜在施加高壓沖擊信號后整條電纜會產生機械抽動，導致沿電纜方向很長的距離都有“啪啪”的響聲，此響聲并不是像故障點聲音那樣隨位置有明確的強弱變化。而是沿電纜方向呈長距離分布。請使用者注意！不要被此信號誤導。
湖北儀天成電力設備有限公司
2018年9月29日
